IL PROGETTO E’ LA SINTESI SINERGICA DEI RAPPORTI DI FORZA TRA
ARTE E TECNOLOGIA.
|
| - |
|
Il modello elettronico è per Gehry uno strumento per studiare,
verificare, simulare, realizzare e in parte
costruire
|
I
programmi impiegati per l’ analisi della
singolare geometria di Ginger e Fred, sono catia e
pro/engineer, tradotti poi in autocad 3D per i
progettisti cechi e per i costruttori.
|
|
|
|
| - |
|
Il computer ha un ruolo di primo piano nel passaggio di scala dal
modello di partenza al prodotto finito. Il
calcolatore non solo aiuta lo studio del progetto,
la sua elaborazione grafica e
la programmazione economica, ma gestisce anche le
macchine per la scultura di modelli sempre piu’
accurati, fino alla realizzazione fisica di alcune
componenti dell’ edificio
|
| - |
|
|
| - |
|

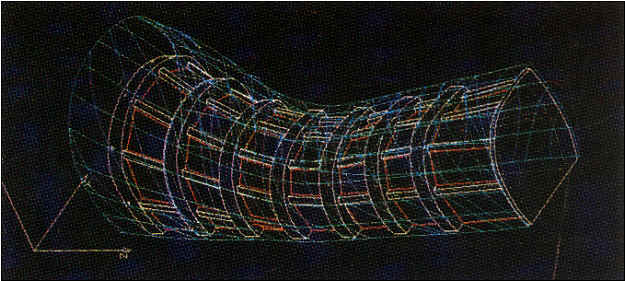

I disegni esecutivi del modello elaborato al computer mostrano i
pannelli prefabbricati in calcestruzzo cementizio
|
| - |
 |
| - |
Elaborato
il modello soddisfacente, Gehry lo digitalizza
(cioè lo legge per punti con una penna
elettronica) e realizza un nuovo modello, questa
volta elettronico, che è la base di migliaia
altre verifiche e modifiche.
|
| - |
 |
| - |

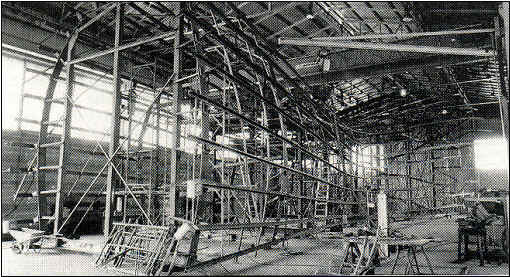

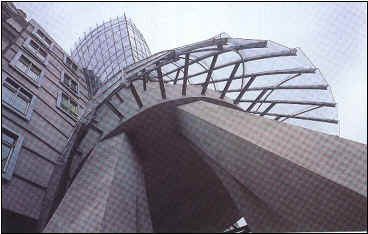

La
struttura in acciaio della torre vetrata
“Ginger” è stata interamente preassemblata e
verificata prima della zincatura nelle officine De
Rossi Steel di Mestre per poi essere smon
tata,
trasportata e riassemblata a Praga.
|
| - |
 |

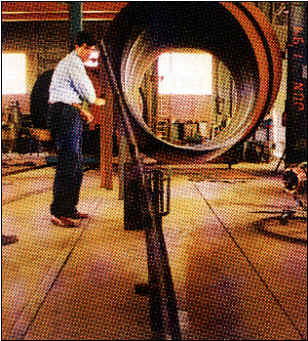

La struttura della torre vetrata “Ginger”: il modello
realizzato nelle officine De Rossi Steel vicino
Mestre. Ciascun profilato a “T” è piegato in
due direzioni per ottenere una curva continua.
|
|

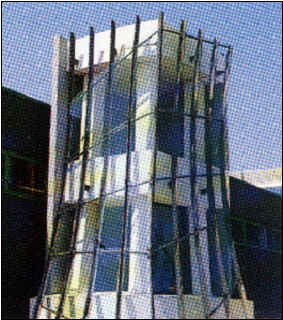

Modello
al vero della torre vetrata (due campate su due
piani) costruito nei laboratori della
Permasteelisa per verificarne proporzioni,
dettagli costruttivi, finiture e resistenza al
vento.
|
 |
|
| - |
|
Gehry dedica molto tempo all’ analisi del colore e del
carattere dei materiali, cerca di usare i materiali
e le tecniche costruttive locali, ma non sempre è
possibile farlo in conseguenza alle
forme che crea.
|
|
IL colore solitamente è quello naturale dei materiali.
|
La
scelta dei materiali
avviene anche in funzione della qualità di
produzione e dell’ incidenza dei costi.
|
 |

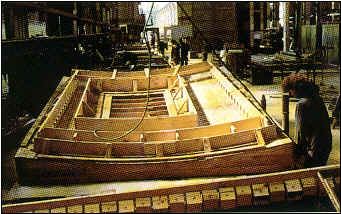

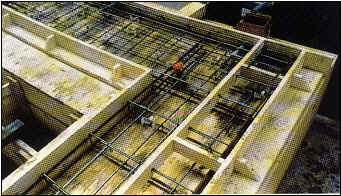

La
cassaforma del pannello di cemento prima e dopo
l’ introduzione dell’ armatura in acciaio
nella fabbrica di Praga.
|
|

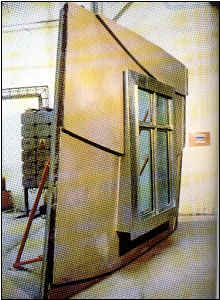

I
pannelli della facciata ovest, non essendo
portanti hanno uno spessore ridotto di 12
cm.Ilcalcestruzzo è stato rivestito con pannelli
isolanti di lana di roccia modellati per creare il
particolare trattamento di linee ondulate della
facciata.
|
 |
|
|
|
|
| - |

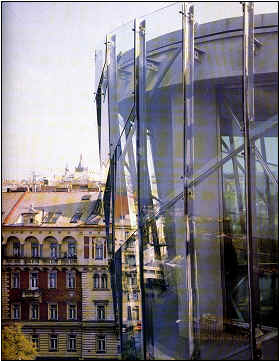

L’
uso estensivo del vetro enfatizza la vista
panoramica verso l’ esterno e lascia che, all’
interno, l’ introspezione tra i vari ambienti
rafforzi il concetto di lavoro di squadra.
|
| - |
