La struttura in acciaio, denominata WINGS, del peso complessivo di 100 tons, č stata concepita per risolvere il problema di coprire tribune e palchi di grandi dimensioni durante eventi temporanei all'esterno in aree urbane.
Questa copertura č stata progettata per essere "modulare", "adattabile"  nel posizionamento e soprattutto "funzionale" alle attivitą di celebrazione di eventi di tipo "istituzionale".
Tale sistema rappresenta una novitą rispetto alle consuete strutture adottate per questi eventi poiché garantisce una superficie coperta di grandi dimensioni in relazione ad un ingombro strutturale relativamente contenuto.

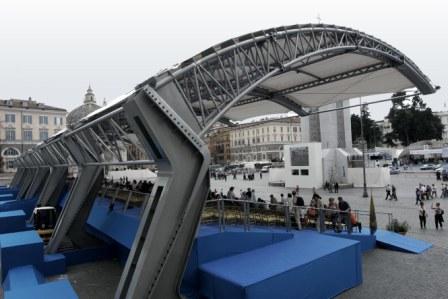

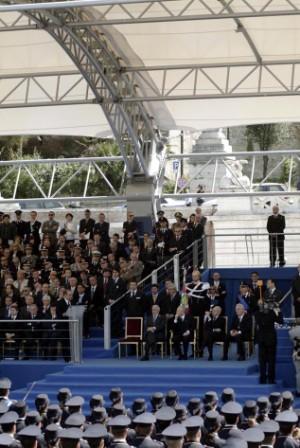

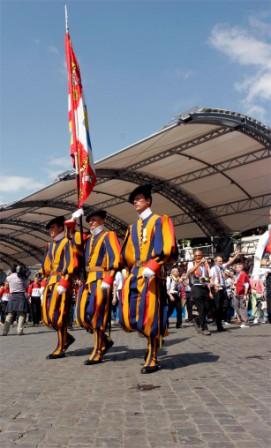

La prima utilizzazione č stata in occasione del 154° anniversario della Polizia di Stato tenutosi a Roma in Piazza del Popolo il 5, 6, e 7 maggio 2006.

Il "modulo tipo" č costituito da una campata di 170 mq di superficie utile ed č composta da due archi principali tralicciati, a schema reticolare, appoggiati da un solo lato su due piedritti opportunamente disegnati per assolvere con efficacia il compito di assorbire grandi sollecitazioni. Questo accorgimento rende libera da ingombri strutturali la tribuna consentendo ampia visibilitą agli spettatori.

La modularitą del sistema prevede una componibilitą fino a 7 campate in successione che realizzano una superficie di copertura complessiva pari a 1300 mq, con un'altezza utile interna di 8 mt, dove possono prendere posto fino a 1200 persone sedute.

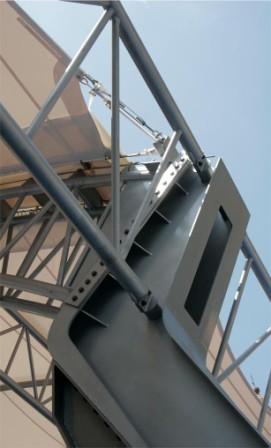

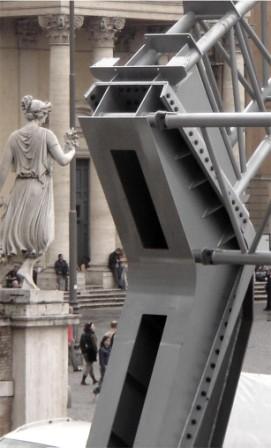

Le arcate, tra loro controventate da arcarecci reticolari piani, hanno uno sbalzo di circa 18.00 mt e sono costitute da 4 profili tubolari principali a formare una geometria rettangolare, rastremati sul prospetto laterale, realizzati con tubi in acciaio Fe510B Ų133 / Ų60 di vari spessori. Esse sono collegate ai piedritti mediante un sistema di piastre accoppiate e bullonate.

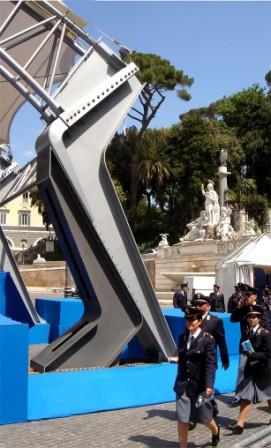

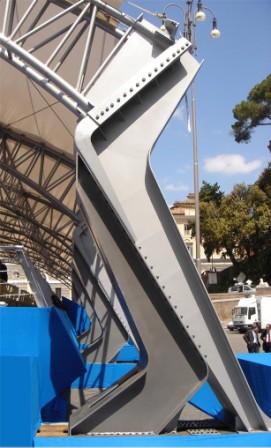

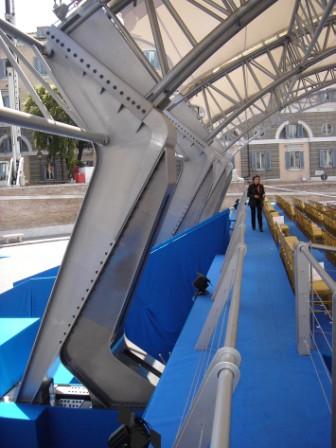

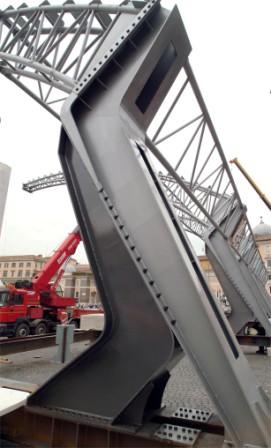

I piedritti, realizzati con lamiere di sp. minimo 15mm saldate e calandrate a formare da una coppia di profilati ad "H", sono cassonati per un  altezza di circa 5 metri, e appoggiati direttamente su basi costituite da coppie di travi HEB340 di lunghezza complessiva 9,40 metri.tra loro calastrellate.

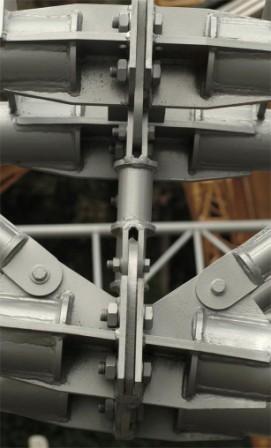

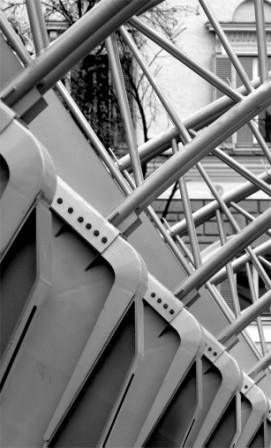

I vari componenti si montano attraverso assemblaggi bullonati al fine di agevolare e minimizzare i tempi di montaggio e smontaggio.

Tutti gli elementi strutturali sono in acciaio Fe510B zincato a caldo e verniciato di colore RAL9006. I bulloni impiegati sono di classe di resistenza 8.8 e 10.9 da Ų 12 a Ų 24.

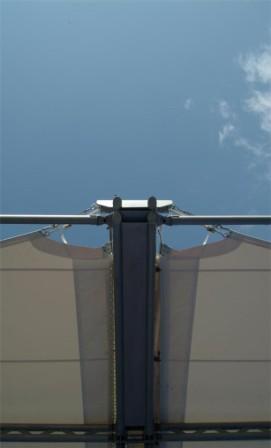

La Copertura delle sette campate č assicurata da una membrana in PVC tipo 3, traslucido, da 1100 gr/mq, ignifugo Classe 2, di dimensioni di mt 9 x18,30, tirantata da funi in acciaio di Ų15mm.

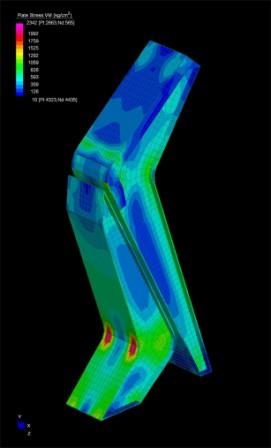

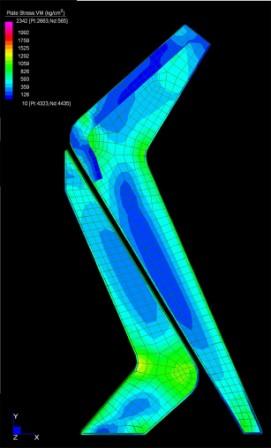

L'assieme costituito da: base, piedritto e arcone, č stato calcolato agli "elementi finiti", utilizzando il programma di calcolo Straus vers. 7.2.3.6.

DATI PRINCIPALI.

Peso complessivo acciaio: 100 Tons
Superficie coperta utile: 1300 mq
Materiali: acciaio Fe510B - PVC tipo 3 in Classe II - 1100 gr/mq


NOMI

Committente Finale:
Ministero dell'Interno. Dipartimento di Pubblica Sicurezza. Ufficio relazioni esterne e Cerimoniale.

General Contractor:
RCS Romana Costruzioni e Servizi S.r.l. - Roma
Progettazione Architettonica:
arch. Fabio Mazzeo

Calcolo Strutturale: STUDIO ASSOCIATO BIGGI-GUERRINI - Roma
ing. Massimo Guerrini
ing. Luciano Gioacchini
ing. Alessandro Costa

Collaudo statico:
ing. Gennaro Portomeo. Tecnoproject Consulting Engineers s.r.l. - Napoli

Fotografia:
Paolo Soriani

NODI PRINCIPALI 1 pdf

NODI PRINCIPALI 2 pdf

NODI PRINCIPALI 3 pdf

VISTE pdf
